Ultra Mały Elektryczny Aktuator 24VDC

  • Ultra Small Electric 24VDC Quarter Turn Actuator
  • Ultra Small Electric 24VDC Quarter Turn Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL-02G
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000 szt./Miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standardowy czas/moment obrotowy 15s/18 nm Opcjonalny czas/moment obrotowy 7S/9nm 60s/18nm
Waga całkowita 10,2 kg Zasilacz 24VDC / 12VDC Opcjonalnie
Moc silnikowa 8W Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Kąt instalacji 360 ° Ocena ochrony IP67 NEMA4/4X
Podkreślić

Elektryczny siłownik o mocy 1000 Nm na ćwierć obrotu

,

24 Vdc Urządzenie czterokrotnego obrotu

,

Urządzenie ultra-małe na ćwierć obrotu
Zostaw wiadomość
opis produktu

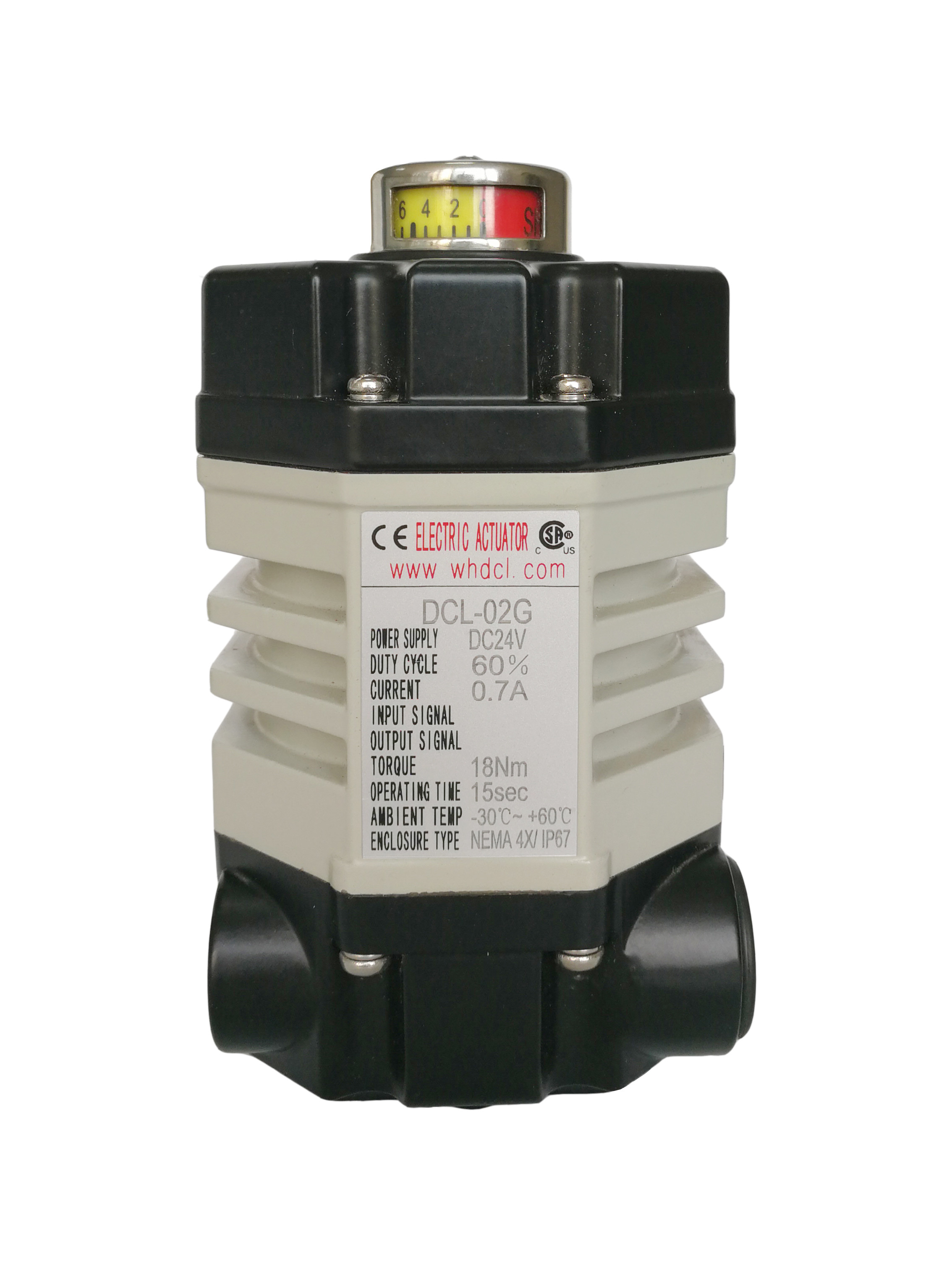

24VDC/12VDC aluminiowa obudowa ze stopu ultra-mały elektryczny siłownik obrotowy



DCL-02 wymiary i parametry.pdf



Cechy

  • Standard obrotu o ćwierć obrotu, kąt obrotu mniejszy niż 360° opcjonalny
  • Silnik szczotkowy z magnesem trwałym z materiału ziem rzadkich, doskonała wytrzymałość, bardzo niski wzrost temperatury podczas pracy
  • Wodoszczelna obudowa z klasą IP67 do użytku wewnątrz i na zewnątrz
  • Dwa dodatkowe wyłączniki krańcowe do potwierdzenia pozycji zaworu
  • Samozamykanie po wyłączeniu zasilania
  • Mocny zespół przekładni z miękkimi, azotowanymi metalowymi kołami zębatymi
  • Obsługa ręczna za pomocą uchwytu
  • Oznaczenie CE/test RoHS 3/lista CSA



Opis

DCL-02G jest szeroko stosowany w miejscach przemysłowych o wysokim stopniu bezpieczeństwa z zasilaniem 24VDC lub 12VDC, co może zagwarantować pracownikom w terenie brak ryzyka porażenia prądem wysokiego napięcia. Magnes z materiału ziem rzadkich w silniku ma znacznie silniejszy magnetyzm niż normalny magnes ferrytowy, co może zapewnić wyższy moment obrotowy w mniejszej objętości. Co więcej, wytrzymałość tego silnika jest doskonała, aby uniknąć powszechnie spotykanych problemów większości silników prądu stałego, takich jak niższa prędkość przy wyższym obciążeniu lub wyższa prędkość przy niższym obciążeniu. W ten sposób siłownik może pracować z płynną prędkością, gdy obciążenie wibruje, a wzrost temperatury jest bardzo niski.





Parametry wydajności
Typ DCL-02 DCL-MZZ(Wiele obrotów)
Zasilanie DC24V AC24V AC110V AC220V DC24V
Moc silnika 8W 6W 6W 6W 20W
Prąd znamionowy 0.7A 1.3A 0.3A 0.15A 1.1A
Czas standardowy/Moment obrotowy 15S/18Nm 18Nm
Czas opcjonalny/Moment obrotowy 7S/9Nm 60S/18Nm 　
Kąt obrotu lub obroty 0～900 3r/min

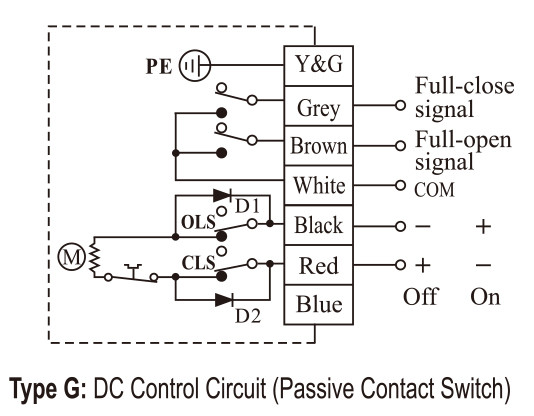

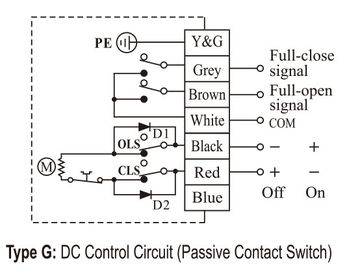

Dostępny obwód sterowania Typ G Typ A,B Typ A,B ,E , 　
Waga całkowita 1.2kg
Rezystancja izolacji 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Klasa napięcia wytrzymywanego 500VAC 1 minuta 1500VAC 1 minuta 500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 3600 pod dowolnym kątem
Interfejs elektryczny 7-żyłowy kabel do połączenia
Temperatura otoczenia -25～+55℃
Bezpiecznik 2A 3A 1A 1A 2A



Ultra Mały Elektryczny Aktuator 24VDC 0

Ultra Mały Elektryczny Aktuator 24VDC 1
