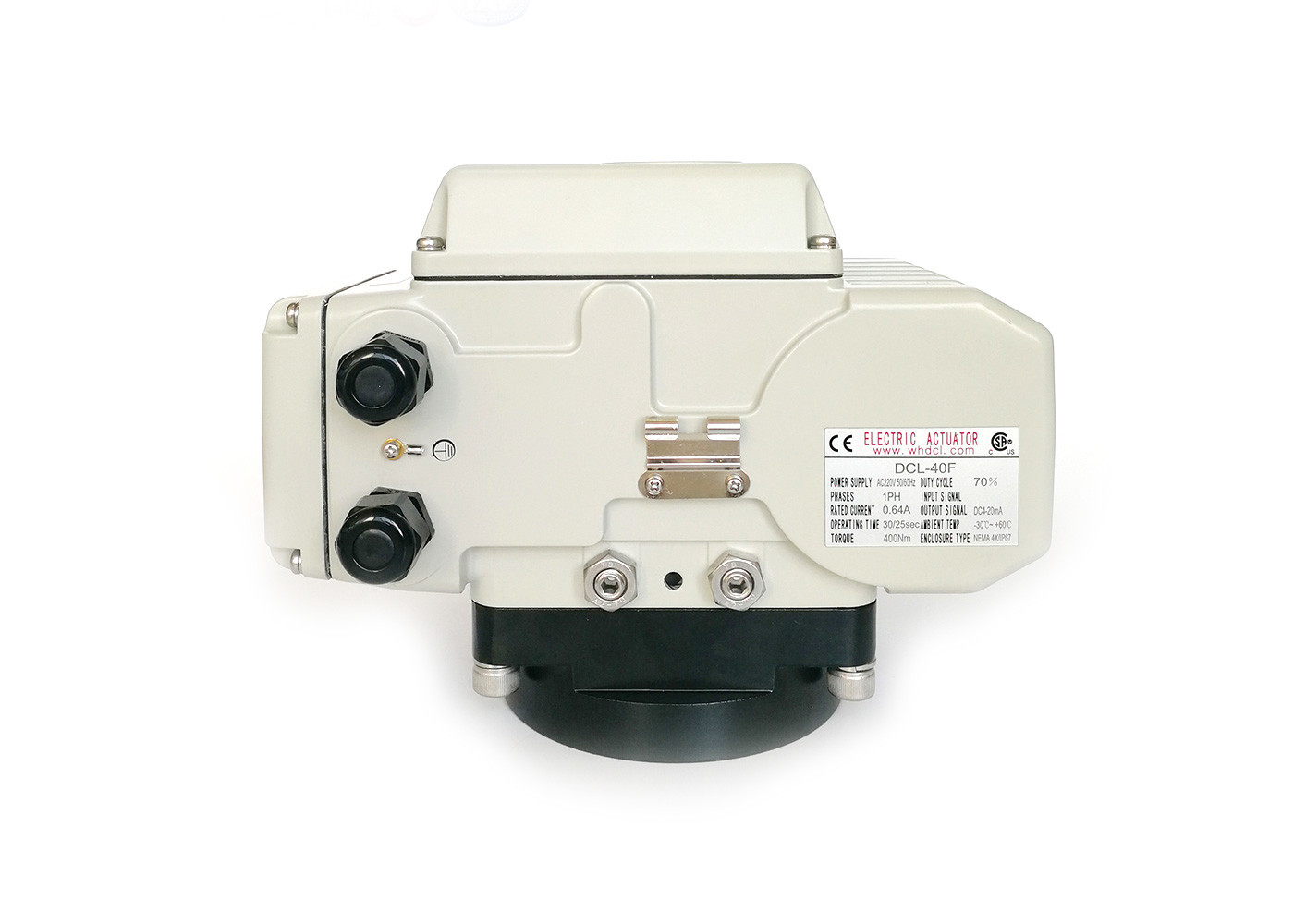

400Nm, ćwierć obrotu włączania-wyłączania / modulowania elektrycznego zaworku
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Power | DC24V/AC24V/AC110V/AC380V/AC220V | Standard Time/Torque | 30S/400Nm |
|---|---|---|---|
| Type | on-off, Modulating | Protection Class | IP67 |
| Ambient Temperature | -25℃~+55℃ | Motor power | 40W/70W/90W |
| Medium | Gas/Oil/Water/Other | Material of Seal Surface | Soft sealed |
| Rated Current | 0.29~6.80A | Connection Form | Flange |
| Podkreślić | Modulujący elektryczny aktuator zaworu,400Nm Elektryczny aktywator zaworu,Modulujący elektryczny aktuator zaworu |
||
opis produktu
1Opis.
Wykonawca elektryczny serii DCL-40 używa zasilania do otwierania i zasilania do zamykania, pozostaje w ostatniej znanej pozycji z utratą mocy.silnik działa i za pośrednictwem wytrzymałej całkowicie metalowej napędu biegów obraca napęd wyjściowy 90 °/Motor zostaje automatycznie zatrzymany /przez wewnętrzne kamy, /włączające przełączniki graniczne.silnik obraca się w przeciwnym kierunku odwracając pozycję napędu wyjściowego.
Aktualnik serii DCL-40 jest zaprojektowany tak, aby był efektywny w zakresie powierzchni i łatwy w instalacji.Podstawa siłownika spełnia normy międzynarodowe, a napęd kobiecy umożliwia bezpośrednie mocowanie większości zaworów bez kosztownych i kosztownych zaworów.
2Specyfikacja
| Rodzaj | DCL-40 | ||||
| Władza | DC24V | AC24V | AC110V | AC380V | AC220V |
| Moc silnika | 70 W | 90 W | 90 W | 40 W | 90 W |
| Prąd nominalny | 5.13A | 6.8A | 1.12A | 0.29A | 0.57A |
| Czas standardowy/wrotnik | 30S/400Nm | ||||
| Opcjonalny czas/wrotny moment | 15S/200Nm | 15S/200Nm 60S/400Nm | |||
| Kąt skrętu | 0/90°Zmiennik | ||||
| Dostępny obwód sterujący | Rodzaj A,B,C,D,E,F,G,H, | ||||
| Całkowita masa | 90,5 kg | ||||
| Odporność izolacyjna | 100MΩ/250VDC | 100MΩ/500VDC | |||
| Klasa napięcia | DC24V/AC24V: 500VAC 1 minuta,AC110V/AC220V: 1500VAC 1 minuta,AC380V: 1800VAC 1 minuta | ||||
| Klasa ochrony | IP67 | ||||
| Kąt instalacji | 360° pod każdym kątem | ||||
| Interfejs elektryczny | Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału | ||||
| Temperatura otoczenia | -25/+55°C | ||||
| Funkcja opcjonalna | Ostrzegacz przed nadmiarem momentu obrotowego/grzejnik/wskaźnik kopuły/ręcznik | ||||
Aktuator typu włączany-wyłączony
Obwód sterujący typu A/B/D/G/H
Typ włączania i wyłączania ma tylko pozycje graniczne pełnego otwierania i pełnego zamknięcia. W razie potrzeby można ustawić pozycję środkową ((typB/G/H).
Aktualnik poprowadzi zawór do pełnej otwartej lub pełnej zamkniętej lub środkowej pozycji itp. po otrzymaniu odpowiedniego polecenia.
Przyjąć S2 krótkotrwałego obowiązku, czas ciągłej pracy mniej niż 15 minut.
Typ aktuatora zwrotnego
Układ sterujący typu C/D/F
W trakcie uruchamiania zaworu uruchamia się sygnał zwrotny w pełnym zakresie do systemu centralnego sterowania.
Typ C/D sygnał zaworu zwrotnego wielkości oporu, typ F sygnał zaworu zwrotnego f wielkości analogowej.
Przyjąć S2 krótkotrwałego obowiązku, czas ciągłej pracy mniej niż 15 minut.
Zmiana typu siłownika
Obwód sterujący typu E
Serwo-regulator znajduje się wewnątrz siłownika.
w odpowiedniej pozycji otwierania zależnie od różnych warunków zmiennych (pływ,ciśnienie,temperatura, poziom płynu) w rurze.
Przyjąć charakter pracy typu przerywanego S4, częstotliwość pracy osiąga 1200 razy na godzinę.
3. Cechy
- Obudowa: NEMA 4 / 4X wodoszczelna, odporna na korozję, powlekana na proszek, solidny odlewany aluminium.
- Układ montażowy: standardowe konfiguracje montażowe ISO 5211.
- Silnik elektryczny: całkowicie zamknięty, bez wentylacji, wysoki moment startowy, odwracalny typ indukcji, izolacja klasy F.
- Wpisy w przewodzie: 2 x 1/2 ‰ NPT dla przewodów zasilania i sterowania.
- Zębaty silnikowe: Zębaty z stali stopowej do końcowego etapu aluminiowego bronzu.
- hamulce silnikowe: nie jest wymagane hamulce elektromechaniczne.
- łożyska: wysokiej jakości łożyska ze stali stopowej i łożyska kulkowe.
- Układ montażowy: standardowe konfiguracje montażowe ISO 5211.
