Miniaturowy UL 429 Motorzyzowany Aktuator Czwartego Obrotu

  • Miniature UL 429 Motorized Quarter Turn Actuator
  • Miniature UL 429 Motorized Quarter Turn Actuator
  • Miniature UL 429 Motorized Quarter Turn Actuator
Place of Origin WUHAN,CHINA
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Model Number DCL-02A
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standard Time/Torque 15S/18Nm Optional Time/Torque 7S/9Nm 60S/18Nm
Total Weight 1.2KG Power Supply 24VAC/110VAC/220VAC
Motor Power 6W Ambient Temperature -25℃~+55℃ / -13°F~+131°F
Installation Angle 360° Protection Grade IP67 NEMA4/4X
Podkreślić

Elektryczny siłownik o mocy 1000 Nm na ćwierć obrotu

,

UL 429 Wykonujący ćwierć obrotu

,

Wykonawca z napędem kwadratowym
Zostaw wiadomość
opis produktu

Miniaturowy silnikowy czwartokrotny siłownik z automatycznie zamykającym się sprzętem / odporny na warunki pogodowe



Wymiary i parametry DCL-02.pdf



Cechy

  • Działanie na ćwierć zmiany
  • Twardy wysokiego ciśnienia, odlewany aluminiowy obudowa z odpornością na działanie pogody IP67 i NEMA 4X
  • Ciężki silnik asynchroniczny o zamkniętej klatce wiewiórkowej z ochroną przed obciążeniem termicznym
  • Wszystkie metalowe automatycznie blokowane pociągi, pozostaje w ostatniej znanej pozycji po utracie mocy
  • 2 elektryczne przełączniki graniczne, standardowe ograniczenia mechaniczne, bez dodatkowego hamowania
  • Wskaźnik pozycji zaworu/wskaźnik płaski lub wypukły dostępny
  • Standardowe ręczne przełączenie z kluczem
  • ISO5211 montaż wielopłaszczyzny
  • CSA certyfikowany zgodnie z UL 429 i CSA C22.2, oznakowanie CE



Opis

DCL-02A są stosowane do automatycznego zaworu kulkowego i zaworu motylkowego, w pomieszczeniach wewnętrznych lub zewnętrznych.Wykorzystuje moc do pełnej pozycji otwartej, zasilanie do pełnej pozycji zamkniętej i utrzymuje się w ostatniej znanej pozycji w przypadku utraty zasilania.pozycja zaworu nie ulegnie zmianie, jeśli nie zostanie dodana moc do siłownika.

Unikalny zintegrowany design silnika/obudowy zapewnia super moment startowy w ultra-małym opakowaniu.



Parametry wydajności
Rodzaj DCL-02 DCL-MZZ(Wielokrotne zakręty)
Władza DC24V AC24V AC110V AC220V DC24V
Moc silnika 8W 6W 6W 6W 20 W
Prąd nominalny 0.7A 1.3A 0.3A 0.15A 1.1A
Czas standardowy/wrotnik 15S/18Nm 18Nm
Opcjonalny czas/wrotny moment 7S/9Nm 60S/18Nm 　
Kąt lub zakręty skrętu 0/900 3 r/min
Dostępny obwód sterujący Typ G Rodzaj A,B Rodzaj A,B,E, 　
Całkowita masa 10,2 kg
Odporność izolacyjna 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Klasa napięcia 500VAC 1 minuta 1500VAC 1 minuta 500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 3600pod każdym kątem
Interfejs elektryczny Kabel 7-rdzeniowy do podłączenia
Temperatura otoczenia -25/+55°C
Środki zabezpieczające 2A 3A 1A 1A 2A

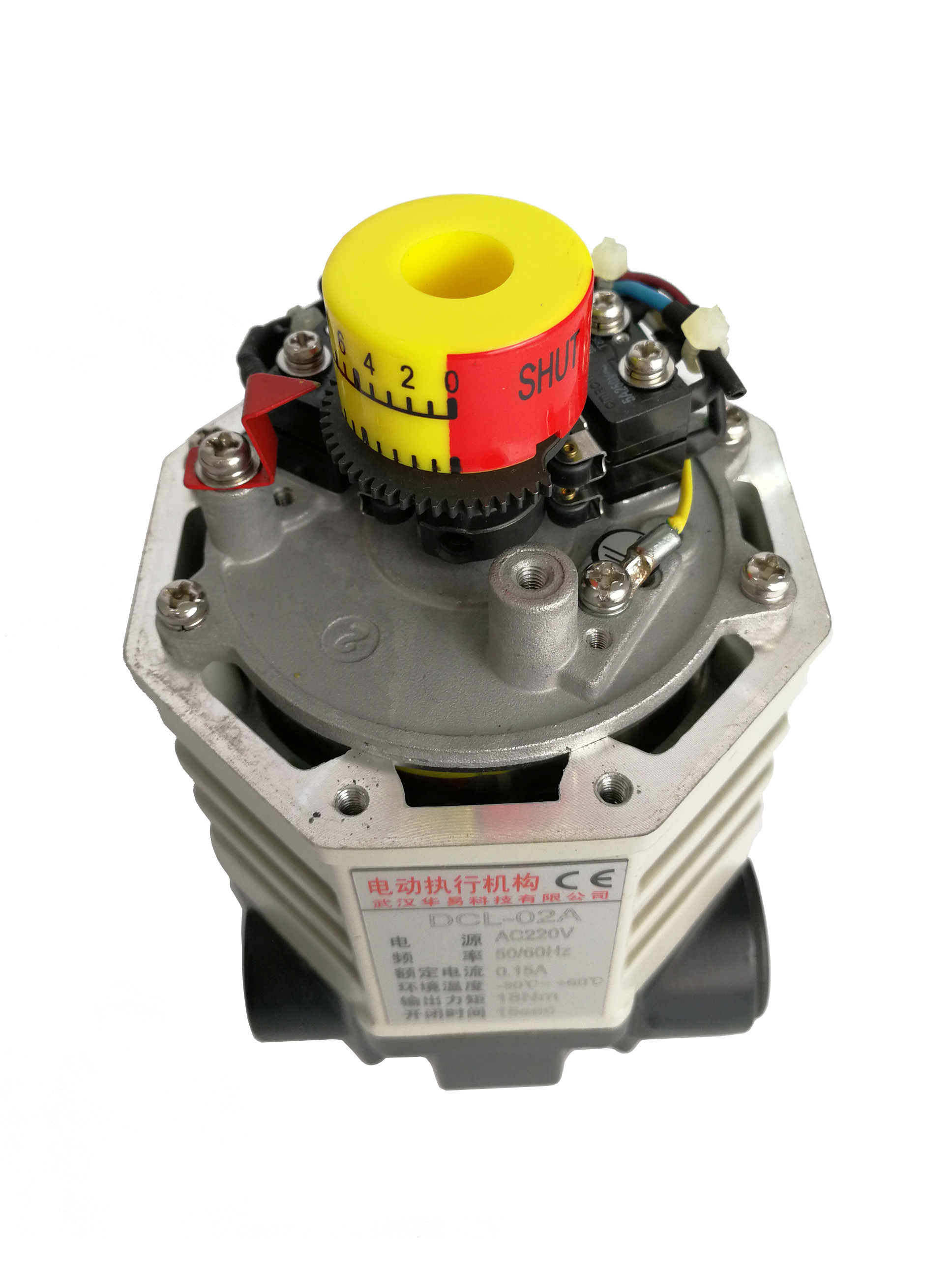

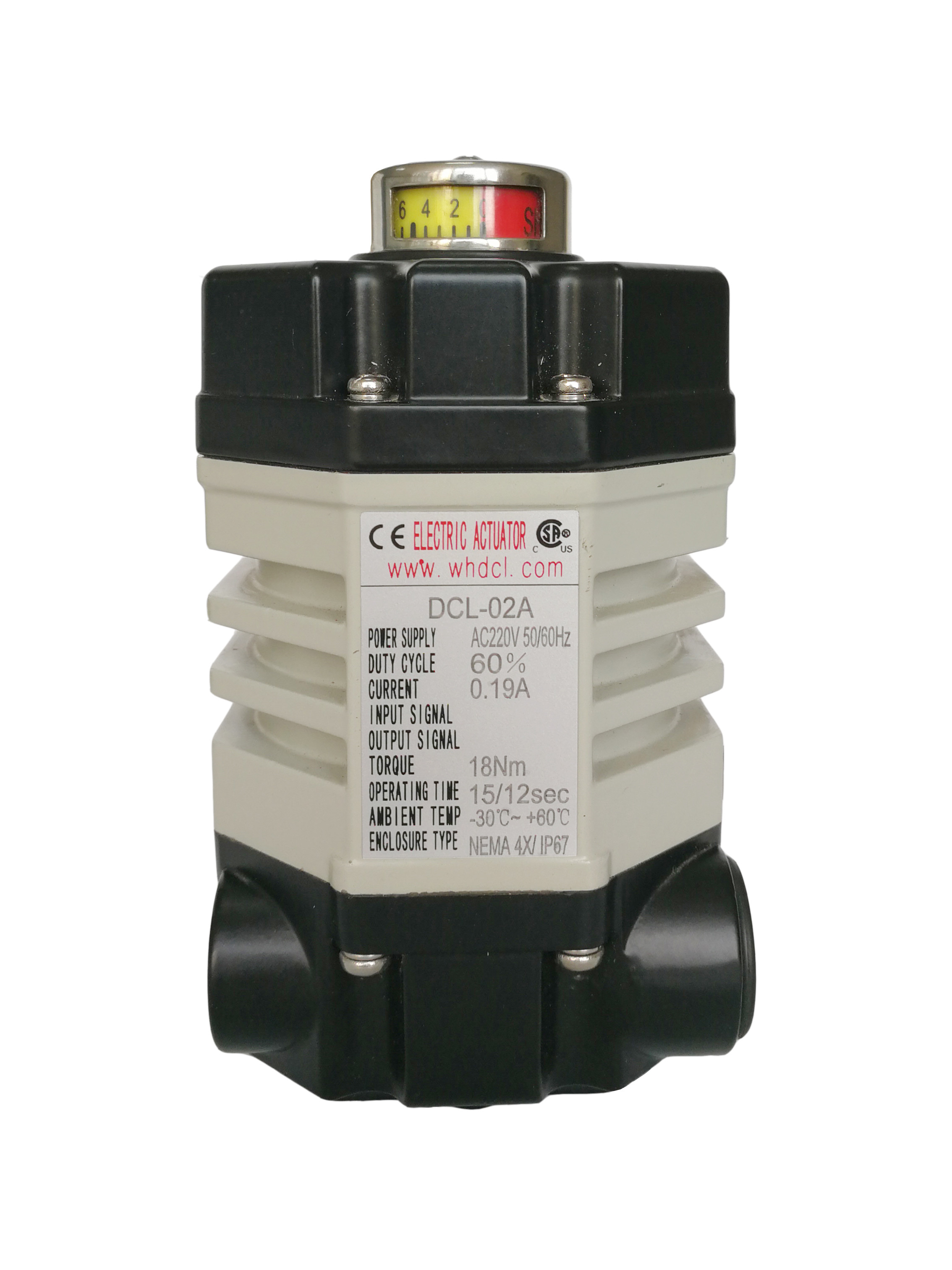

 Miniaturowy UL 429 Motorzyzowany Aktuator Czwartego Obrotu 0Miniaturowy UL 429 Motorzyzowany Aktuator Czwartego Obrotu 1
