Wykonujący zwrot czwartego obrotu IP67

  • IP67 Quarter Turn Actuator
  • IP67 Quarter Turn Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL-10B/20B/40B/60B/100B/160B/250B
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 2000 sztuk / miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standardowy czas/moment obrotowy 30s do 75s/100 nm do 2500 nm/885 cali. Kąt instalacji 360°
Waga całkowita 4,5 kg do 20 kg Moc silnika 15W do 140 W.
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Stopień ochrony IP67 NEMA4/4X
Zasilanie 24VAC/110VAV/220VAC
Podkreślić

12VDC Aktuator z ćwierćobrotem

,

CSA Elektryczny siłownik kwadratowy

,

Wodoszczelny czwartokrotny siłownik
Zostaw wiadomość
opis produktu

Wodoszczelny, kompaktowy elektryczny czwartokrotny siłownik obrotowy / ochrona przed przekroczeniem momentu obrotowego opcjonalna



Cechy

  • Działanie na ćwierć obrotu z ograniczeniami mechanicznymi
  • Wodaodporność IP67, wytrzymała obudowa z odlewanego aluminium/100% badanie pod wodą
  • Dwa pomocnicze przełączniki graniczne do potwierdzenia pozycji zaworu
  • Wskaźnik pozycji zaworu wizualnego/płaski lub wypukły
  • Opcjonalne ręczne przechowywanie/koło ręczne
  • Ochrona przed obciążeniem termicznym silnik ciężkochodowy z ochroną przed przegrzaniem PTC
  • Samozablokowanie całkowitego napędu biegów metalowych, bez konieczności dodatkowego hamowania
  • Zabezpieczacz prędkości obrotowej jest opcjonalny w przypadku siłowników o prędkości obrotowej większej niż 100 Nm
  • CSA Wykazane według UL429 i CSA C22.2, oznakowanie CE, zgodność z RoHS 3



Opis

DCL powszechne serii elektryczny aktuator są zazwyczaj używane do napędzenia zaworów motylkowych ćwierć obrotu, zaworów kulkowych, amortyzatorów i ramion swingowych.silnik działa w jednym kierunku i za pośrednictwem całkowicie metalowej skrzynki biegów z ostatnim etapie worm przekładnia obraca napęd wyjściowy 90 °/Motor zostaje automatycznie zatrzymany /przez wewnętrzne kamy, /włączające przełączniki graniczne.silnik obraca się w przeciwnym kierunku odwracając pozycję napędu wyjściowego.

Ochrona przed przekroczeniem momentu obrotowego jest opcjonalna tylko wtedy, gdy wymagany jest dokładny moment obrotowy.Elektroniczny element grzewczy PTC jest również stosowany jako termostatycznie sterowany grzejnik antykondensacyjny, który chroni uruchomienie przed uszkodzeniem przez kondensację.





Specyfikacja:

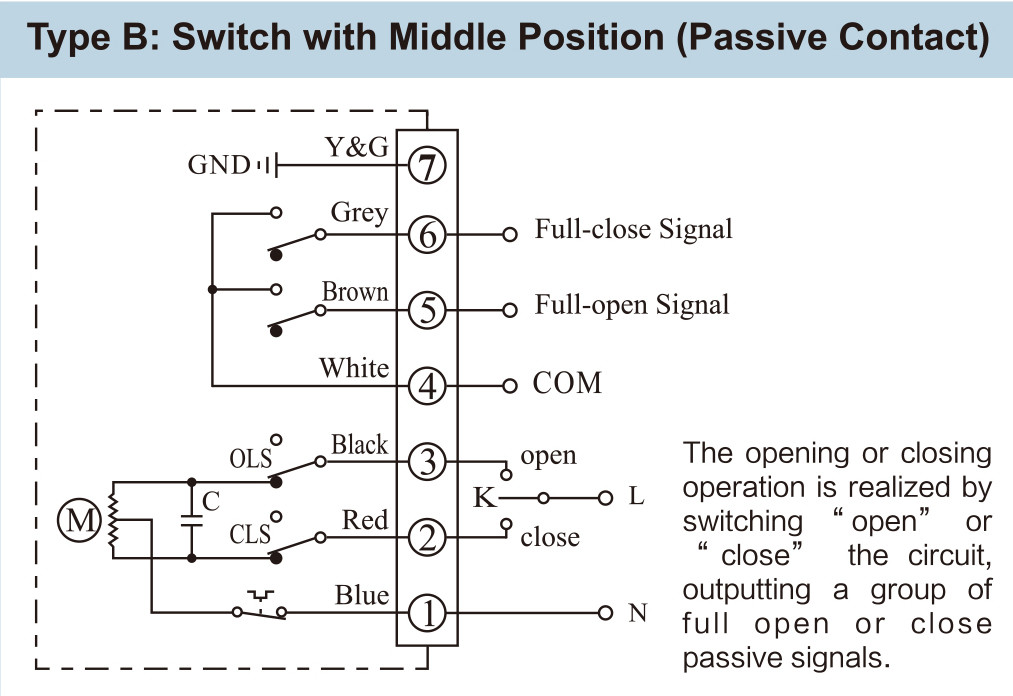

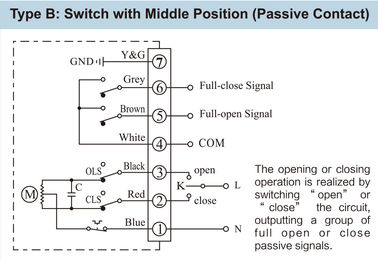

Rodzaj siłownika Czas standardowy/wrotnik Opcjonalny czas/wrotny moment kąt obrotu ((Max.range) Całkowita masa Zasilanie Wybrany obwód sterujący
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° regulowalne 10,2 kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°Sterowalne 2.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°Sterowalne 4.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° regulowalne 9 kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5kg
DCL-60 45S/600Nm   10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° regulowalne 19 kg AV110V/AC220V/AC380V Rodzaje A/B/C/D/E/F/H
DCL-160 48S/1600Nm   19.5kg
DCL-250 75S/2500Nm   20 kg
Parametry wydajności Wykaz typu regulacji ((typ E)
DCL-MZZ 18Nm   3r 10,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° regulowalne 4.5kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5kg
Rodzaj siłownika /Flutterfly Valve.≤PN1,0MPa) Wyniki badań Wyniki badań
DCL-02 ≤ DN40 ≤ DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN 250 DN 150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-160 DN350~400 DN 250 DN900
DCL-250 DN450~600 DN300~350 DN1000~1200

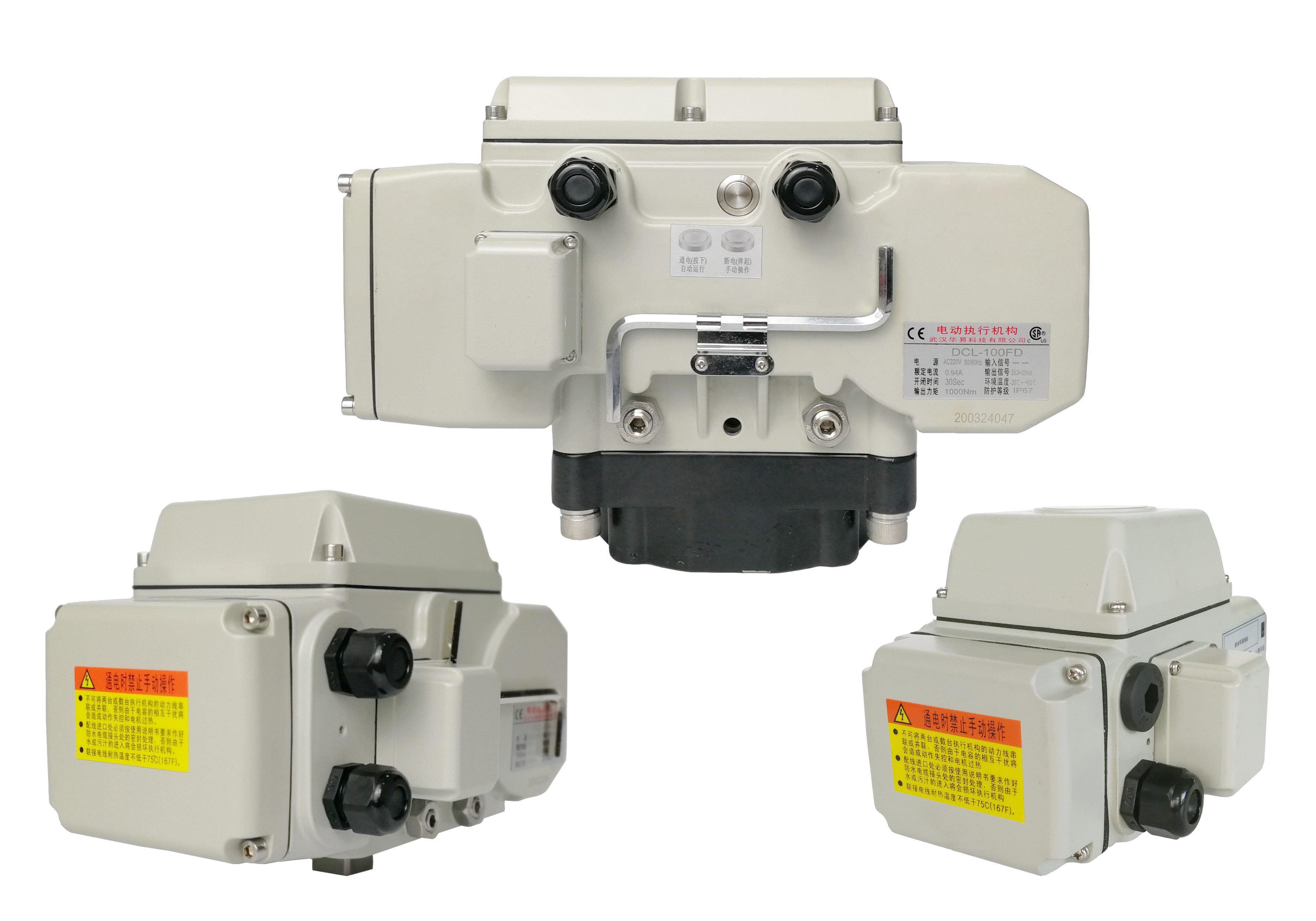

Wykonujący zwrot czwartego obrotu IP67 0

Wykonujący zwrot czwartego obrotu IP67 1
